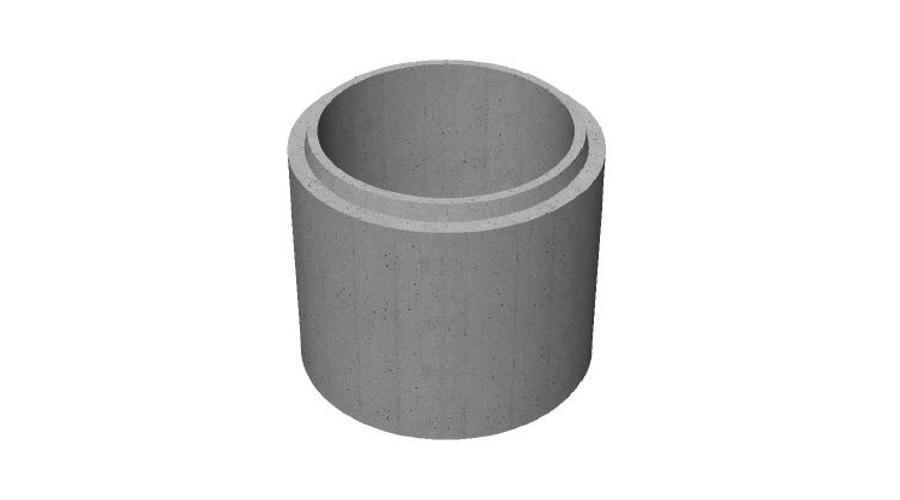

100/100/12 Aknamagasító

Ár:
0 Ft (0 Ft + ÁFA)
Tömege: 911 kg
Cikkszám: 10242
Elérhetőség: Árajánlat kérhető

Leírás







Általános leírás

A 800 és 1000 mm belső átmérőjű előre gyártott beton és vasbeton csatornázási akna elemekből a zártszelvényű, gravitációs, szenny- és csapadékvíz csatorna hálózatok, valamint az alagcső (dréncső) hálózatok tisztító-, ellenőrző-, lejáró-, bukó-, öblítő- és végaknái állíthatók össze.

A személyzet számára rendszeres karbantartás céljából hozzáférhető aknák belső átmérője 1000 mm legyen. Azoknak a tisztítóaknáknak, amelyek tisztítóeszköz, ellenőrző- vagy vizsgálófelszerelés lejuttatásához – biztosító kötéllel felszerelt személy számára – alkalmi hozzáférési lehetőséget nyújtanak, 800 mm legyen a belmérete.

A 800 mm belső átmérőjű aknák max. 3,0 m folyásfenék mélységig, az 1000 mm belső átmérőjű aknák max. 6,0 m folyásfenék mélységig erőtani igazolás nélkül beépíthetők, az MSZ EN 124 szabvány szerinti “D” jelű fedlap terhelésre.

Normál cementek felhasználásával készített termékek 1000 mg/l szulfáttartalmú talajvizes környezetben építhetők be. Agresszív környezetben, 6000 mg/l szulfáttartalomig beépíthető termékek szulfátálló cementből készülnek. Az alkalmazott cement CEM I 32,5 S. (Régi jelöléssel S-54.350 portlandcement.) 6000 mg/l-nél nagyobb szulfáttartalmú talajvizes környezetben a termékek szekunder védelméről gondoskodni kell.

Az aknaelemek egymáshoz csatlakozó hornyai az MSZ 16000-1:1990 szerinti Hvz minőségű vízzáró cementhabarccsal vagy műanyaggal modifikált habarccsal illeszthetők. Szulfátagresszív közegek esetén a habarcs kötőanyaga szulfátálló cement legyen.

A termékcsaládnak a csatornázás területén való használatára az OVF (Országos Vízügyi Főigazgatóság) F-196 törzskönyvi szám alatt Alkalmazási Engedélyt adott.

A fenékelemekbe (aknakamrákba) az MSZ EN 1401-1:1999 szerinti KG PVC műanyag csatornacsövek vízzáró gumigyűrűs csatlakozásának biztosítására más gyártó által készített ÜPE idomok kerülnek bebetonozásra. ÉME engedély száma: A-110/1998. (Gyártó: Gulyás László egyéni vállalkozó, 2344. Dömsöd, Bucsi köz 8.)

Az elemekbe kívánságra beépítésre kerülő “Standard aknahágcsó” ÉME alkalmazási engedély száma: A-132/2000. (Gyártó: Aliance Szolgáltató Ipari és Kereskedelmi Kft. 9322 Rábatamási, Rákóczi u. 36.)

Vonatkozó szabványok:

MSZ EN 124:1992 Közlekedési területeken alkalmazott aknalefedések.
MSZ EN 476:2001 Gravitációs rendszerű szennyvízelvezető csatornák és vezetékek szerkezeti elemeinek általános követelményei.
MSZ EN 1401-1:1999 Műanyag csővezeték rendszerek föld alatti, nyomás nélküli alagcsövezéshez és csatornázáshoz. Kemény poli (vinil-klorid) (PVC-U). 1. rész: A csövek, a csőidomok és a rendszer követelményei.
MSZ EN 1610:2001 Szennyvízelvezető vezetékek és csatornák fektetése és vizsgálata.
MSZ 10-311:1986 Vízügyi létesítmények. Zárt szelvényű gravitációs csatornák.
MSZ 15450/1:1988 Beton és vasbeton termékek csatornaépítéshez. Általános előírások.
MSZ 15450/9:1988 Aknagyűrűk.
MSZ 15450/10:1989 Aknaszűkítők.
MSZ 15450/14:1985 Vasbeton fenékelem kör szelvényű aknához.
DIN 4034 Schächte aus Beton- und Stahlbetonfertigteilen.

A termékek jelölése:



A fenékelemek, az aknamagasítók és az aknagyűrűk jelölésénél alkalmazott számok:
Belső átmérő/Magasság/Falvastagság (mm-ben)
A szűkítők jelölésénél alkalmazott számok:
Belső átmérő alul/Belső átmérő felül/Magasság (mm-ben)

Tisztító akna elemek 1000 mm belső átmérővel, az MSZ 15450 szabványsorozat szerint
A “Z” és “W” részleteket lásd a CSOMIÉP Beton-Melior MF-4-2001-ben.
Tisztító akna elemek 1000 mm belső átmérővel, a DIN 4034 szabvány szerinti méretekkel és minőségben
Az “X” és “Y” részleteket lásd a CSOMIÉP Beton-Melior MF-4-2001-ben.
Tisztítóakna elemek 800 mm belső átmérővel, az MSZ 15450 szabványsorozat szerint
Az “U” és “V” részleteket lásd a CSOMIÉP Beton-Melior MF-4-2001-ben.
Egybeszűkítő – magasító



Az új termék előnye:


– A létező legkevesebb fuga képzés csökkenti a tömítetlenség, a szivárgási lehetőségeket.
– Beemelésnél, rakodásnál, tárolásnál, elhelyezésnél a gépköltség és az élőmunka minimálisra csökkenthető.
– Az aknaépítés gyorsasága többszörösére nő.
– Nyitott munkagödörtől való félelem megszűnik.
– Aknahágcsóval is rendelhető.
– Nő a munkavédelmi, munkaterületi biztonság.
