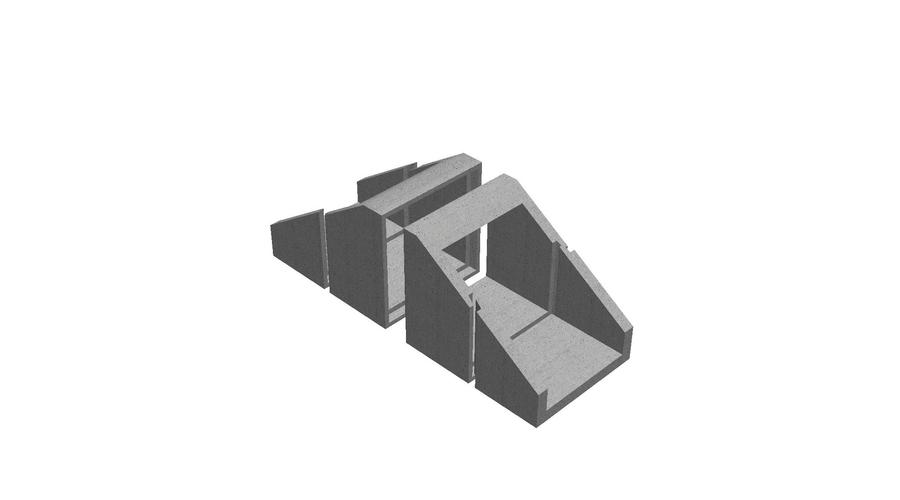

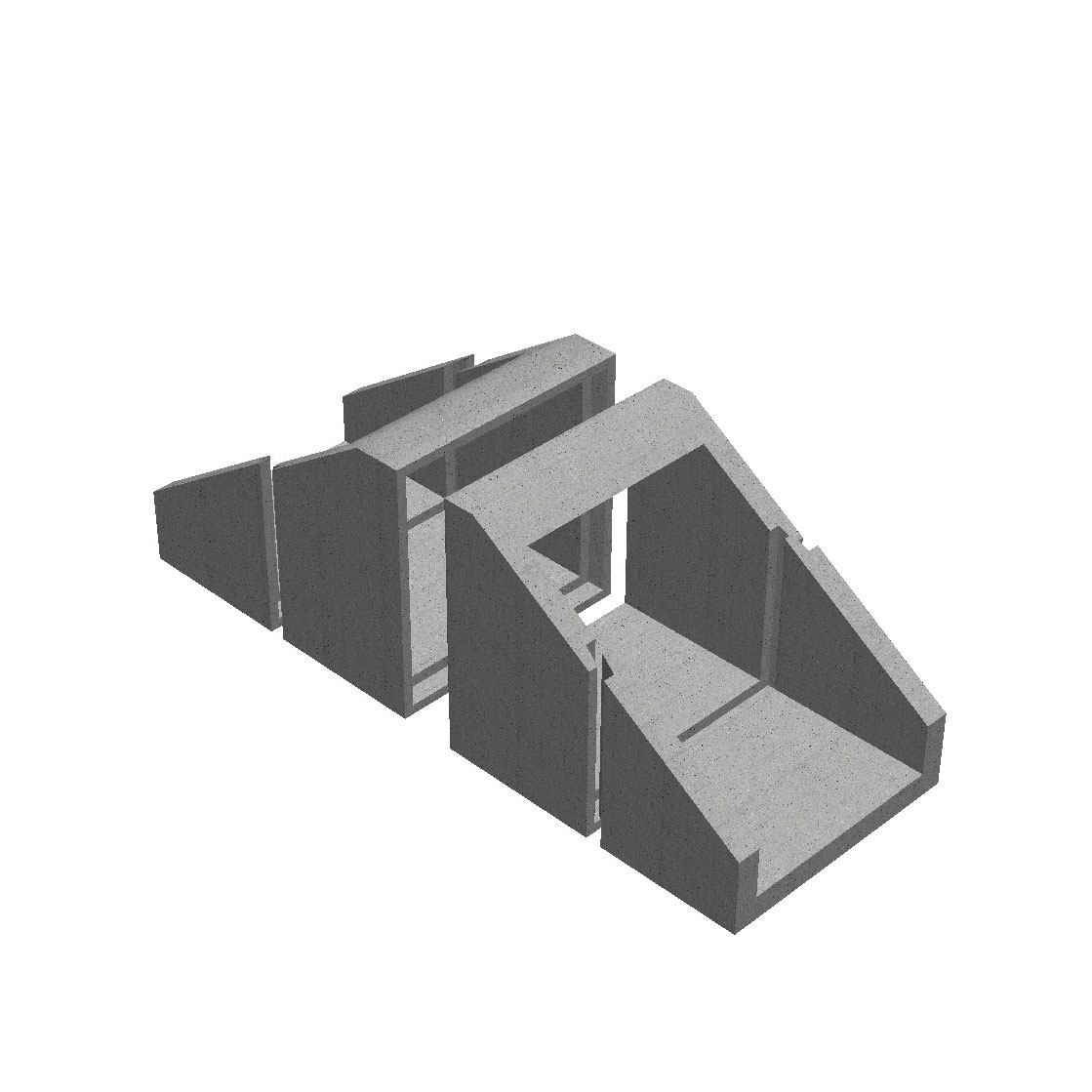

130x130x100x15 Keretelem előfej

Ár:

0 Ft (0 Ft + ÁFA)

Elemsúly: 2180 kg Vízszállító keresztmetszet: Aw= 1,69 m2 Nedvesített kerület: Pw= 5,20 m Hidraulikai sugár: R = 0,33 m
Cikkszám:	10179-ef
Elérhetőség:	Árajánlat kérhető

Leírás Letölthető anyagok

Leírás

Valamennyi elem 1,00 méteres gyártási hosszban készül. A támaszköz tizedénél rövidebb egyenes vagy íves kiékelés az elemek belső sarkaiban lehetséges.
A keretelemek gyártásához felhasznált beton szilárdsága legalább az MSZ 4719 szerinti C.16 szilárdsági osztálynak, vízzárósága a vz 2 vízzárósági fokozatnak felel meg.
A keretelemek az ábrán feltüntetett méretválasztékban készülnek:
(az AxBxv érték cm-ben értendő)

Általános leírás
Az előre gyártott vasbeton keretelemek közúti átereszek és kisállat átjárók építésének céljára szolgálnak. A keretelemek megfelelnek az MSZ-07-3701-86 Ágazati Szabvány, valamint az ÚT 2-3.412 és az ÚT 2-3.414 Útügyi Műszaki Előírások követelményeinek. A keretelemeknek közútépítési célú alkalmazásához az ÁKMI (Állami Közúti Műszaki és Információs Kht.) 1804/2002 szám alatt hozzájárult. A keretelem kialakítását az MSZH 2424 lajstromszámú használati minta oltalma védi. A keretelemek alkalmazásának előnyei Az elemek teherbírása akár az autópályák alatti beépítést lehetővé teszi. Az elemek közötti csatlakozás meggátolja az azok közötti elmozdulást, még egyenlőtlen süllyedések esetén is. Az elemek közötti csatlakozás az itt támasztott követelményeknek megfelelő vízzárás készítését teszi lehetővé a szomszédos elemek közötti hézagok kitöltésével.

Útmutató a keretelemek alkalmazásához

Tervezési útmutató

A közutak tervezéséről szóló ÚT 2-1.201 Műszaki Előírás szerint a csőátereszek legkisebb átmérője:
– külterületi főutak és autópályák alatt min. 1,0 m;
– külterületi mellékutak alatt min. 0,6 m;
– külterületi útlejárók alatt min. 0,5 m legyen.

Az átereszek felett az utat teljes koronaszélességű folyópályával kell átvezetni.

A keretelemek sorozatban gyártott alaptípusai teherbírási szempontból
0,0 m – 0,5 m takarásnál a “C” jelű közúti járműtehernek;
0,5 m – 3,0 m takarásnál az “A” jelű közúti járműtehernek
felelnek meg. Ettől eltérő terhelési követelmények esetében a tervezővel és a gyártóval egyetértésben a keretelemek módosított vasalással is készülhetnek.

A keretelemekből épült csatorna MI-10-167/3:1987 szerint számított vízszállító képességére az alábbi táblázat ad tájékoztatást:

o/oo	100×100		125×125		130×130		150×150		200×200
o/oo	v m/s	Q m3/s	v m/s	Q m3/s	v m/s	Q m3/s	v m/s	Q m3/s	v m/s	Q m3/s
0,05	0,25	0,25	0,29	0,45	0,30	0,50	0,32	0,72	0,39	1,56
0,10	0,36	0,36	0,42	0,65	0,43	0,72	0,47	1,07	0,57	2,30
0,20	0,54	0,54	0,62	0,97	0,63	1,07	0,70	1,58	0,84	3,35
0,50	0,89	0,89	0,97	1,60	1,05	1,77	1,15	2,58	1,38	5,52
1,00	1,30	1,30	1,50	2,34	1,54	2,60	1,67	3,76	2,01	8,04
2,00	1,89	1,89	2,18	3,40	2,24	3,78	2,44	5,49	2,93	11,71
5,00	3,12	3,12	3,59	5,60	3,67	6,21	4,02	9,04	4,81	19,25
10,00	4,55	4,55	5,22	8,16	5,35	9,05	5,85	13,16	6,99	27,96

Vízáteresztők pontosabb hidraulikai méretezésére az MSZ 11447:1979 számú, “Hidak és átereszek hidraulikai számítása” című szabvány ad útmutatást. Kivitelezési útmutató

Az előre gyártott keretelemek három oldalukon (alul a talplemez valamint a két oldalfal mentén) egymáshoz – cementhabarccsal kitöltött – tokos csapos csatlakozással illeszkednek.

Az elemek felső éle mentén a csatlakozás az ott kiképzett horony helyszíni kibetonozásával történik.

Az elemcsatlakozás ilyen módon való kiképzése lehetővé teszi, hogy az áteresz helyszíni építése során az elemeket az emelődaru süllyesztő műveletével lehessen elhelyezni, összehúzásra nincsen szükség.

A keretelemek beépítésének főbb munkafázisai a következők

Munkaárok kiemelése, vagy ha szükséges a humusz leszedése, a termett földaljzat elkészítése.

Ágyazat kialakítása. Jó teherbíró szemcsés talajoknál az elemek közvetlenül a talajra helyezhetők. Kevésbé teherbíró vagy fagyveszélyes talajoknál a talajviszonyoktól is függően 5-20 cm homokos-kavics ágyazat készítendő, a minimális tömörség Try=85%.

A keretelemek beemelése a vízfolyásirányában lentről felfelé haladva történik a tervezett lejtésben, fogasság mentesen. Az elemek horonyképzése olyan, hogy a keretelemek függőleges eresztéssel összezárhatók, vízszintes összehúzásra nincsen szükség.

Az elemek elhelyezése előtt az illeszkedő felületek lekenése a tervezett hézagzáró, fugázó anyaggal.

Az elemek elhelyezése után a felső felületen lévő hornyok kitöltése, célszerűen betonnal, az oldalfalak és a talplemez illesztéseinél a habarcskitöltés kiegészítése.

Az emelőkampók levágása, habarccsal való kiöntése.

Letölthető anyagok

Termékrajz
