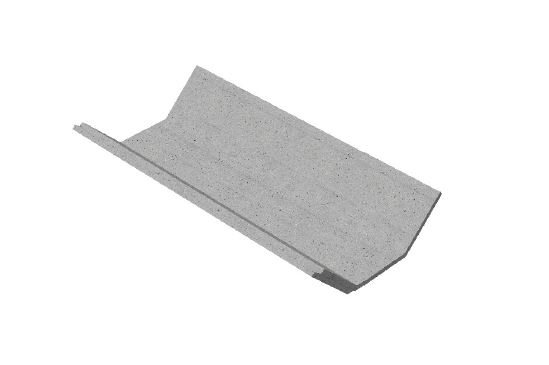

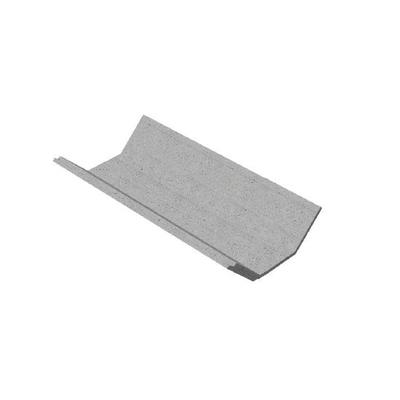

I/40/40 Könnyített mederburkoló elem (1:1 rézsű)
|
Hosszúság: 200 cm Tömege: 360 kg Vízszállító keresztmetszet: Aw= 0,193 m2 Nedvesített kerület: Pw= 1,2 m Hidraulikai sugár: R = 0,161 m |
|
| Cikkszám: | 10004 |
| Elérhetőség: | Árajánlat kérhető |
Leírás
1987 óta gyártjuk a trapézszelvényű könnyített vasbeton mederburkoló elemcsaládot. A termékcsalád megnevezésében a “könnyített” szó az oldalfalak kazettás kikönnyítésére utal, mely kifejezetten takarékossági célokat szolgál. A kikönnyítés módszerét az 1900 évvel ezelőtt épült Pantheon beton kupolájának építésekor már alkalmazták.
Az előre gyártott, könnyített mederburkoló vasbeton elemek alkalmazhatók kül- és belterületi vízrendezések, öntözőcsatornák, belvíz- és csapadékvíz csatornák, közutak talp-, oldal- és övárkainak burkolására.
A termékcsaládnak a vízelvezetés és az öntözés területén való használatára az OVF (Országos Vízügyi Főigazgatóság) F-211 törzskönyvi számon alkalmazási engedélyt adott.
A termékcsaládnak a közútépítésben való felhasználásához az ÁKMI (Állami Közúti Műszaki és Információs Kht.) 1817/2002. számon hozzájárult.
A könnyített árok- és mederburkoló elemek alkalmazásának előnyei
- A mederérdességi tényező csökkentésével már kis lejtéseknél is nagyobb a vízsebesség, kisebb a lerakódásveszély, jobb a vízszállító képesség és így kisebb árokkeresztmetszet is elégséges.
- Dombvidéki településeknél, nagy lejtésű árkoknál megszünteti a kimosódási, az eróziós veszélyt.
- A településen belüli burkolt árok esztétikus képet mutat.
- Öntözővíz csatornák esetében a vízzáróságot fokozza.
- Fenntartása egyszerű, mert árkokban a növényzet nem telepszik meg, a lerakódott hordalék pedig az árokfenékről könnyen kilapátolható.
- A kivitelezés könnyű, jól gépesíthető.
- A könnyített mederburkoló elemek anyaga alaktartó, időtálló, fagyálló.
Útmutató a könnyített mederburkoló elemek alkalmazásához
Belterületi vízrendezés tervezése során a mértékadó csapadék gyakoriságára és intenzitására az MSZ EN 752-2; az MI-10-455/1 és az MI-10-455/2 adnak útmutatást. A könnyített árok- és mederburkoló elemekkel burkolt árkok vízszállító képessége az MSZ EN 752-4 és az MI-10-291/2 segítségével számítható. Közutak víztelenítésének tervezésére az ÚT 2-1.215 Útügyi Műszaki Előírás vonatkozik.
A közutak tervezésére vonatkozó ÚT 2-1.201 Műszaki Előírás szerint a külterületi közutak töltései alá épített talpárok mellé 1,0 m széles tisztítópadkát kell létesíteni.
A meder Manning féle érdességi tényezője n= 0,015.
| A könnyített mederburkoló elem vízszállító képessége telt szelvénynél az MI-10-291/2 : 1985 szerint [liter/sec] | |||||||
| I o/oo | I/20/40 1:1 rézsűvel |
I/40/40 1:1 rézsűvel |
I/40/40 2:1 rézsűvel |
I/40/40 1:1,5 rézsűvel |
II/60/70 1:1 rézsűvel |
II/80/115 1:1 rézsűvel |
III/100/120 2:1 rézsűvel |
| 0,25 | 38 | 60 | 69 | 45 | 233 | 783 | 1066 |
| 0,50 | 54 | 84 | 97 | 64 | 331 | 1110 | 1511 |
| 0,75 | 66 | 103 | 119 | 78 | 405 | 1358 | 1848 |
| 1,00 | 76 | 119 | 137 | 90 | 467 | 1567 | 2131 |
| 1,25 | 84 | 133 | 153 | 100 | 521 | 1750 | 2381 |
| 1,50 | 93 | 146 | 168 | 110 | 572 | 1919 | 2610 |
| 1,75 | 100 | 158 | 181 | 119 | 617 | 2072 | 2819 |
| 2,00 | 107 | 169 | 194 | 127 | 660 | 2216 | 3015 |
| 2,50 | 120 | 188 | 214 | 142 | 738 | 2479 | 3372 |
| 3,00 | 131 | 207 | 238 | 155 | 809 | 2717 | 3696 |
A megengedett legnagyobb vízsebességek az MI-10-239 ajánlása szerint:
| h [m] | 0,30 | 0,50 | 0,75 | 1,00 | >1,00 |
| vmax [m/s] | 4,00 | 4,80 | 5,50 | 6,00 | 6,50 |
A vízsebesség csökkentésére, ahol az esésviszonyok ezt szükségessé teszik, energiatörő bordákat, fogakat tudunk az elemekbe készíteni.
A 2 méter hosszúságú elemek egymáshoz csap-hornyos illesztéssel csatlakoznak. Az elemek mozgatását, beemelését emelőfülek biztosítják.
Az elemcsalád 6 különféle méretű szelvénytípusból áll. A hasznos keresztmetszet trapéz alakú. Jelölése: I/A/B, vagy II/A/B, ahol:
- az I. vagy II. típusjel,
- “A” az alsó szélesség,
- “B” a rézsű hosszúság.
Az I/20 és I/40 jelű elemek előre gyártott 70 mm vastag vasbeton lemezszerkezetek, 2 x 7 db kazettával gyengítve az oldalfalakon. Az elem hossza 2,00 m, a rézsűhajlás elemtípusonként 1:1, 1:1,5, 2:1.
A II/60/70 jelű vasbeton elem 100 mm vastag lemezszerkezet 2 x 3 db kazettával gyengítve. A II/80/115 jelű elem 72 mm vastag vasbeton lemezszerkezet oldalanként 3-3 bordával erősítve. A II jelű elemek hossza 1 m, rézsűhajlása 1:1.
A termékrajzokon megadott méretek cm-ben értendők.
