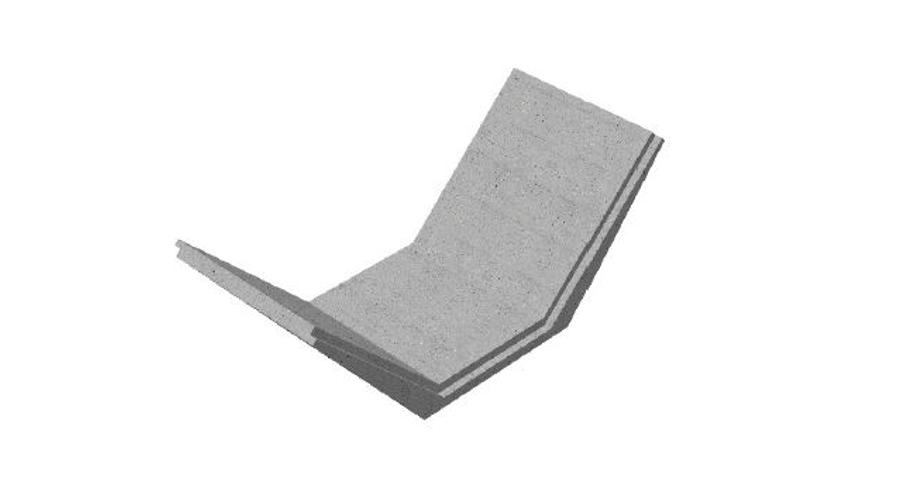

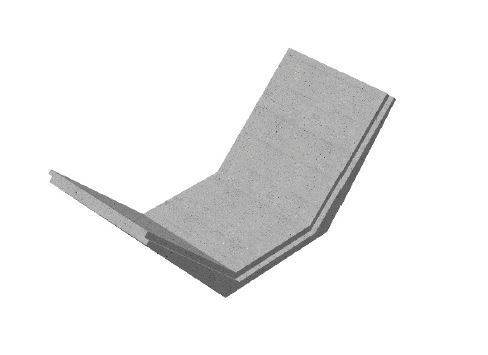

II/80/115 Normál és erősített mederburkoló elem (1:1 rézsű)

Ár:
0 Ft (0 Ft + ÁFA)
Hosszúság: 100 cm
Tömege: 822 kg
Vízszállító keresztmetszet: Aw= 1,311 m2
Nedvesített kerület: Pw= 3,10 m
Hidraulikai sugár: R = 0,423 m
Cikkszám: 10011
Elérhetőség: Árajánlat kérhető

Leírás

1987 óta gyártjuk a trapézszelvényű könnyített vasbeton mederburkoló elemcsaládot. A termékcsalád megnevezésében a “könnyített” szó az oldalfalak kazettás kikönnyítésére utal, mely kifejezetten takarékossági célokat szolgál. A kikönnyítés módszerét az 1900 évvel ezelőtt épült Pantheon beton kupolájának építésekor már alkalmazták.

Az előre gyártott, könnyített mederburkoló vasbeton elemek alkalmazhatók kül- és belterületi vízrendezések, öntözőcsatornák, belvíz- és csapadékvíz csatornák, közutak talp-, oldal- és övárkainak burkolására.

A termékcsaládnak a vízelvezetés és az öntözés területén való használatára az OVF (Országos Vízügyi Főigazgatóság) F-211 törzskönyvi számon alkalmazási engedélyt adott.

A termékcsaládnak a közútépítésben való felhasználásához az ÁKMI (Állami Közúti Műszaki és Információs Kht.) 1817/2002. számon hozzájárult.

A könnyített árok- és mederburkoló elemek alkalmazásának előnyei

  • A mederérdességi tényező csökkentésével már kis lejtéseknél is nagyobb a vízsebesség, kisebb a lerakódásveszély, jobb a vízszállító képesség és így kisebb árokkeresztmetszet is elégséges.
  • Dombvidéki településeknél, nagy lejtésű árkoknál megszünteti a kimosódási, az eróziós veszélyt.
  • A településen belüli burkolt árok esztétikus képet mutat.
  • Öntözővíz csatornák esetében a vízzáróságot fokozza.
  • Fenntartása egyszerű, mert árkokban a növényzet nem telepszik meg, a lerakódott hordalék pedig az árokfenékről könnyen kilapátolható.
  • A kivitelezés könnyű, jól gépesíthető.
  • A könnyített mederburkoló elemek anyaga alaktartó, időtálló, fagyálló.

Útmutató a könnyített mederburkoló elemek alkalmazásához

Belterületi vízrendezés tervezése során a mértékadó csapadék gyakoriságára és intenzitására az MSZ EN 752-2; az MI-10-455/1 és az MI-10-455/2 adnak útmutatást. A könnyített árok- és mederburkoló elemekkel burkolt árkok vízszállító képessége az MSZ EN 752-4 és az MI-10-291/2 segítségével számítható. Közutak víztelenítésének tervezésére az ÚT 2-1.215 Útügyi Műszaki Előírás vonatkozik.

A közutak tervezésére vonatkozó ÚT 2-1.201 Műszaki Előírás szerint a külterületi közutak töltései alá épített talpárok mellé 1,0 m széles tisztítópadkát kell létesíteni.

A meder Manning féle érdességi tényezője n= 0,015.

A könnyített mederburkoló elem vízszállító képessége telt szelvénynél az MI-10-291/2 : 1985 szerint [liter/sec]
o/oo I/20/40
1:1
rézsűvel
I/40/40
1:1
rézsűvel
I/40/40
2:1
rézsűvel
I/40/40
1:1,5
rézsűvel
II/60/70
1:1
rézsűvel
II/80/115
1:1
rézsűvel
III/100/120
2:1
rézsűvel
0,25 38 60 69 45 233 783 1066
0,50 54 84 97 64 331 1110 1511
0,75 66 103 119 78 405 1358 1848
1,00 76 119 137 90 467 1567 2131
1,25 84 133 153 100 521 1750 2381
1,50 93 146 168 110 572 1919 2610
1,75 100 158 181 119 617 2072 2819
2,00 107 169 194 127 660 2216 3015
2,50 120 188 214 142 738 2479 3372
3,00 131 207 238 155 809 2717 3696

A megengedett legnagyobb vízsebességek az MI-10-239 ajánlása szerint:

h [m] 0,30 0,50 0,75 1,00 >1,00
vmax [m/s] 4,00 4,80 5,50 6,00 6,50

A vízsebesség csökkentésére, ahol az esésviszonyok ezt szükségessé teszik, energiatörő bordákat, fogakat tudunk az elemekbe készíteni.

A 2 méter hosszúságú elemek egymáshoz csap-hornyos illesztéssel csatlakoznak. Az elemek mozgatását, beemelését emelőfülek biztosítják.

Az elemcsalád 6 különféle méretű szelvénytípusból áll. A hasznos keresztmetszet trapéz alakú. Jelölése: I/A/B, vagy II/A/B, ahol:

  • az I. vagy II. típusjel,
  • “A” az alsó szélesség,
  • “B” a rézsű hosszúság.

Az I/20 és I/40 jelű elemek előre gyártott 70 mm vastag vasbeton lemezszerkezetek, 2 x 7 db kazettával gyengítve az oldalfalakon. Az elem hossza 2,00 m, a rézsűhajlás elemtípusonként 1:1, 1:1,5, 2:1.

A II/60/70 jelű vasbeton elem 100 mm vastag lemezszerkezet 2 x 3 db kazettával gyengítve. A II/80/115 jelű elem 72 mm vastag vasbeton lemezszerkezet oldalanként 3-3 bordával erősítve. A II jelű elemek hossza 1 m, rézsűhajlása 1:1.

A termékrajzokon megadott méretek cm-ben értendők.

Letölthető anyagok

Termék címkék: elem, erősített, mederburkoló, normál
