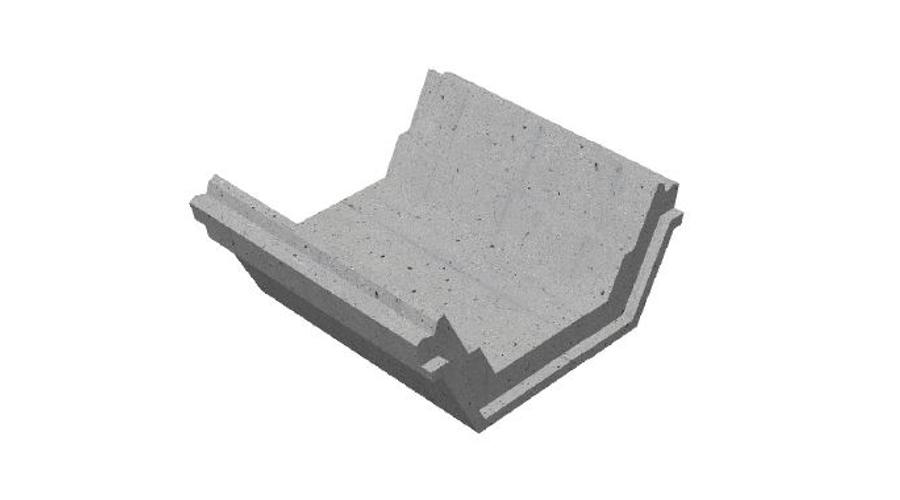

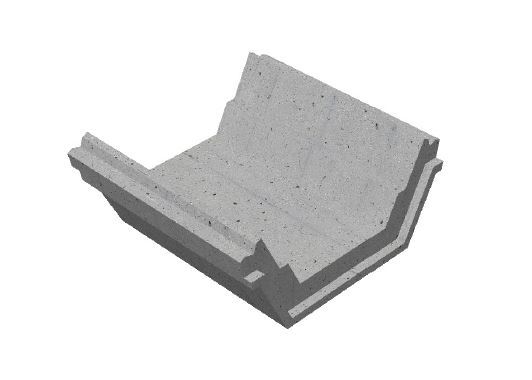

PRT 25/20/50 árokburkoló elem
|
Hosszúság: 50 cm Tömege: 53 kg Vízszállító keresztmetszet: Aw= 0,064 m2 Nedvesített kerület: Pw= 0,65 m Hidraulikai sugár: R = 0,08 m |
|
| Cikkszám: | 10086 |
| Elérhetőség: | Árajánlat kérhető |
Leírás
Általános leírás
A PRT jelű árokburkoló elemek egy kiselemes települési árokburkoló elemcsalád részei. A PRT elemek elsősorban a települések kül- és belterületein az utak mentén, a nyílt árokban vezetett csapadékvíz csatornák burkolására alkalmazhatók. Jól használhatók továbbá vízrendezéseknél, belvíz és öntözővíz csatornák burkolásánál is.
Az elemcsalád termékei egy, a Széchenyi Terv anyagi támogatásával létesített gyártósoron készülnek.
A termékcsalád PRT jelű trapéz keresztmetszetű árokburkoló beton idomköveket, a kapubejárók alatti átereszek építését szolgáló PRCS jelű betoncsöveket, az átereszek végét lezáró támelemeket és az árok rézsűburkolatát magasító, PRL jelű betonlapokat tartalmaz.
A PRT jelű, trapéz szelvényű árokburkoló betonidomkő kialakítási formáját az OTH 2245. lajstromszámú használati minta oltalma védi.
A trapéz szelvényű árokburkoló beton idomköveknek a vízrendezés és a vízelvezetés területén való alkalmazását az OVF (Országos Vízügyi Főigazgatóság) F-222 törzskönyvi számon engedélyezte.
A PRT jelű árokburkoló beton idomkövek alkalmazásának előnyei:
- Védi a medret a kimosás, az erózió és más mechanikus hatások ellen.
- Állandósítja a medret.
- Csökkenti a mederérdességi tényezőt.
- Hozzájárul az esztétikus településképhez.
- Fokozza a vízzáróságot.
- Megakadályozza a növényzettel való benövést.
- Megkönnyíti a fenntartási munkát.
Külön kiemelten kell megemlíteni, hogy az elemek kis súlyuk és könnyű beépíthetőségük miatt különösen alkalmasak kézi munkával történő beépítésre, házilagos kivitelezésre, közmunka igénybe vételére.
Útmutató a PRT jelű árokburkoló beton idomkövek alkalmazásához
Belterületi vízrendezés tervezése során a mértékadó csapadék gyakoriságára és intenzitására az MSZ EN 752-2; az MI-10-455/1 és az MI-10-455/2 adnak útmutatást. A PRT jelű árokburkoló elemekkel készült vízfolyásoknak az MSZ EN 752-4 és az MI-10-291/2 szerint számított vízszállító képességére az itt bemutatott táblázatok adnak tájékoztatást.
|
A PRT 25/20/50 elemmel burkolt árok vízhozama l/s |
||
|
I o/oo |
Vízmélység [cm] |
|
|
10 |
18 |
|
|
0,30 |
6 |
16 |
|
0,50 |
8 |
21 |
|
0,70 |
9 |
25 |
|
1,00 |
11 |
30 |
|
1,50 |
13 |
37 |
|
2,00 |
15 |
42 |
|
2,50 |
17 |
47 |
|
3,00 |
18 |
52 |
|
4,00 |
21 |
60 |
|
5,00 |
24 |
67 |
|
6,00 |
26 |
73 |
|
A PRT 40/40/50 elemmel burkolt árok vízhozama l/s |
||||
|
I o/oo |
Vízmélység [cm] |
|||
|
10 |
20 |
30 |
35 |
|
|
0,10 |
6 |
18 |
36 |
47 |
|
0,25 |
9 |
29 |
57 |
75 |
|
0,50 |
12 |
40 |
81 |
106 |
|
0,75 |
15 |
49 |
100 |
130 |
|
1,00 |
17 |
57 |
115 |
150 |
|
1,25 |
20 |
64 |
128 |
167 |
|
1,50 |
22 |
70 |
141 |
184 |
|
2,00 |
25 |
81 |
163 |
212 |
|
2,50 |
28 |
90 |
182 |
237 |
|
3,00 |
30 |
99 |
199 |
260 |
|
3,50 |
33 |
107 |
215 |
281 |
A megengedett legnagyobb vízsebességek az MI-10-239 ajánlása szerint:
A vízsebesség csökkentésére, ahol az esésviszonyok ezt szükségessé teszik, energiatörő bordákat, fogakat tudunk az elemekbe készíteni.
|
h [m] |
0,30 |
0,50 |
0,75 |
1,00 |
>1,00 |
|
vmax [m/s] |
4,00 |
4,80 |
5,50 |
6,00 |
6,50 |
A PRT jelű árokburkoló beton idomkövek kiszolgálása EUR szabványos raklapon történik. Egy raklapra elhelyezhető elemek száma:
- PRT 25/20/50 jelű elemből 16 db;
- PRT 40/40/50 jelű elemből 12 db.
PRT jelű árokburkoló beton idomkövek
Az első számjegy, a 25, illetve a 40 az árokfenék belső szélességét jelzi cm-ben. A második számjegy, a 20, illetve a 40 a 2:1 hajlású rézsűs oldalfal mérete cm-ben. A harmadik számjegy a betonidomkő 50 cm-es építési hosszára utal. Az árokburkoló beton idomkövek felső éle hornyolt kiképzésű, lehetővé teszi az árokfal burkolatának magasítását a PRL jelű burkolólapokkal.
A beton húzó-hajlító törőszilárdsága 2,6 N/mm2. A méretezési határ húzószilárdság 1,3 N/mm2.
