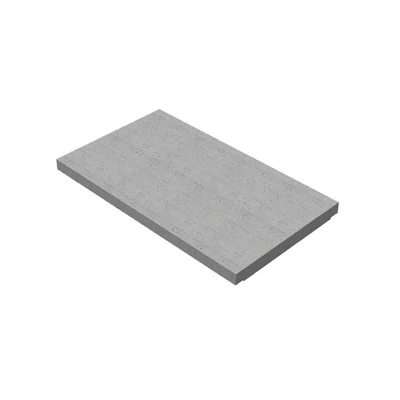

TBF 60/100/80 Fedlap 10 tonna tengelyterhelésre 100 cm

Ár:
0 Ft (0 Ft + ÁFA)
Hosszúság: 100 cm
Tömege: 319 kg
Cikkszám: 10081
Elérhetőség: Árajánlat kérhető

Leírás

Általános leírás

1987 óta gyártjuk a külső bordás TB jelű vasbeton mederburkoló elemcsaládot, mely települések belterületein a belvíz és a csapadékvíz elvezető árkok, továbbá mezőgazdasági területeken a belvízelvezető, illetve az öntözővíz csatornák burkolására szolgál.

A terméket az MSZH-nál bejelentett 199.919 lajstromszámú szabadalom védi.

A termékcsaládnak a vízrendezés és az öntözés területén való alkalmazását az OVF (Országos Vízügyi Főigazgatóság) F-203 törzskönyvi számon engedélyezte.

A termékcsaládnak közútépítési célú alkalmazásához az ÁKMI (Állami Közúti Műszaki és Információs Kht.) 1816/2002. számon hozzájárult.



A TB elemek alkalmazásának előnyei

Települések belterületein:

  • Az elem a szegélybordákban lévő vasalásnak köszönhetően az árok melletti földterhen kívül 24 kN/m2 hasznos terhet is elbír, ami a közúti “A” jelű terhelésnek felel meg.
  • A TB elemek anyaga időálló, fagyálló, kopásálló.
  • A kivitelezés könnyű, jól gépesíthető.
  • A mederérdességi tényező csökkenésével már kis lejtéseknél is nagyobb a vízsebesség, kisebb a lerakódásveszély, jobb a vízszállító képesség és így kisebb árokkeresztmetszet is kielégítő.
  • Az út és a járda közé kerülő árok helyigénye jóval kisebb mint egy rézsűs földmedernél.
  • Dombvidéki településeknél, nagy lejtésű árkoknál megszünteti a kimosódási, az eróziós veszélyt.
  • Fenntartása egyszerű, mert az árokban a növényzet nem telepszik meg, a lerakódott hordalék pedig az árokfenékről könnyen kilapátolható.
  • Kocsibehajtóknál a TB elemmel burkolt árok lefedhető, a megrendeléstől függően az MSZ EN 124 szerinti B125 illetve C250 osztályú, vagy 5,0, illetve 10,0 tonna tengelyterhelésű vasbeton fedlapokkal. Így az átereszeknél nincs szelvényváltozás, ezért nincs kiülepedés sem, mivel folyamatos vízsebesség tud kialakulni.
  • A TB elemmel burkolt árok esztétikus képet mutat.

A mezőgazdaság területén:

  • Kis lejtések mellett is jó vízszállító képesség.
  • Növényzetmentes tápcsatorna esetén a szívócső nem tömődik el.
  • Az öntözővíz nem szivárog el feleslegesen a talajba.

Útmutató a TB elemek alkalmazásához

Belterületi vízrendezés tervezése során a mértékadó csapadék gyakoriságára és intenzitására az MSZ EN 752-2; az MI-10-455/1 és az MI-10-455/2 adnak útmutatást. A TB elemekkel készült árkoknak az MSZ EN 752-4 és az MI-10-291/2 szerint számított vízszállító képességére az alább bemutatott táblázatok adnak tájékoztatást. Közutak víztelenítésének tervezésére az ÚT 2-1.215 Útügyi Műszaki Előírás vonatkozik.



A vízsebesség csökkentésére, ahol az esésviszonyok ezt szükségessé teszik, energiatörő bordákat, fogakat tudunk az elemekbe készíteni.

A 2 méter hosszúságú elemek egymáshoz csap-hornyos illesztéssel csatlakoznak. Az elemek mozgatását, beemelését emelőfülek biztosítják.

Termékválaszték

Az elemcsalád különféle méretű szelvénytípusokból áll. A hasznos szelvénykeresztmetszet közelítően trapéz alakú, fő jellemző (belső méretek):

 • az alsó szélesség (A)

 • a felső szélesség (B)

 • a szelvénymagasság (H)

Az elemek jelölése a fő méretekkel történik cm-ben: TB A/B/H.

Az M jelű termékek erősítő borda nélküliek. Igény esetén a H méret csökkentésével egyedi termékek is rendelhetők.
