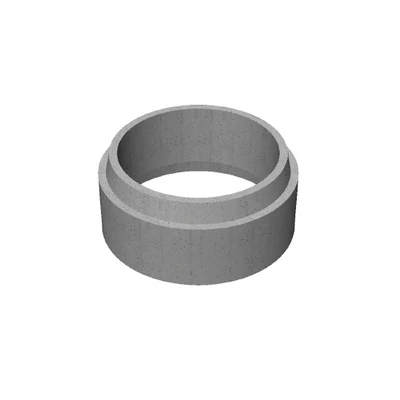

WUM Ø 120/50 KS Magasító elem

Ár:
0 Ft (0 Ft + ÁFA)
Belső átmérő: 120 cm

Külső átmérő: 150 cm

Tömege: 1040 kg
Cikkszám: 10274
Elérhetőség: Árajánlat kérhető

Leírás

Általános leírás

A WUM aknákat elsősorban a szenny- és csapadékvíz csatornák átemelő műtárgyainak építésére fejlesztettük ki, de kialakításuk révén azonban felhasználhatók csapadékvíz gyűjtő, vagy hidrofor aknáknak, szennyvízkezelési kisműtárgynak, valamint egyéb tárolási célokra is.

A WUM aknarendszer kútsüllyesztéses módszerrel megépíthető, előre gyártott mélyépítési kisműtárgy rendszer. Az aknák belső alaprajzi keresztmetszetének változatai:

nyolcszögletű alaprajzok:
– 2800 x 2800 mm-es fő méretekkel;

köralakú alaprajzok:
– Ø 2100 mm,
– Ø 1600 mm vagy
– Ø 1200 mm-es belső átmérővel.

Az aknát felépítő elemek egymásba önzáró tokos-csapos kapcsolattal illeszkednek. Az elemek felső része tokszerűen, az alsó csaposan van kialakítva. Az illesztés alakja az egyes elemek között önzáró kapcsolatot biztosít

A vágóélek felett, a külső oldalon alkalmazott 50 mm-es lépcső a kút süllyesztését könnyíti meg a szélesebb elővágással.
Az összeépített akna magassága a beépített magasító elemek darabszámától függ, maximum 10 m lehet.

Az aknák lefedése előre gyártott vb. fedlappal, vagy bármilyen szerkezettel megoldható. A fedlapok gyártását a CSOMIÉP Beton-Melior Kft. egyedi termékként vállalja.

Az S jelű szulfátálló cement felhasználásával készített WUM aknaelemek 6000 mg/l szulfáttartalmú, az MS jelű mérsékelten szulfátálló cement felhasználásával készítettek 3000 mg/l szulfáttartalmú, a normál cementek felhasználásával készítettek 1000 mg/l szulfáttartalmú talajvizes környezetbe építhetők be. 6000 mg/l-nél nagyobb szulfáttartalmú talajvizes környezetben a termékek szekunder védelméről kell gondoskodni.

Az aknaelemek C 20/25 minőségű betonja az MSZ 4719:1982 szerinti vz2 vízzárósági fokozatnak felel meg.

A nyolcszögletes WUM aknaelemeknek a vízépítés területén való alkalmazását az OVF Országos Vízügyi Főigazgatóság 454. törzskönyvi szám alatt engedélyezte.

A WUM átemelő aknák alkalmazásának előnyei

A könnyen összeépíthető, előre gyártott vasbeton műtárgy alkalmazásával elkerüljük a helyszíni vasbetonkészítés hosszadalmas műveletsorát: a zsaluzást, a vasszerelést, a betonozást, az utókezelést. Az építési idő nagy mértékben lerövidíthető.

Az acélsablonban, minőségellenőrzött módon készült termékekből a megrendelő igényeit kielégítő műtárgy építhető.

A tokos csapos illesztéseket a helyszínen kitöltő habarcs megszilárdulása után a süllyesztés azonnal megkezdhető. Az önzáró módon kiképzett kapcsolatok nem engedik az egyes elemek szétszakadását még akkor sem, ha az akna süllyesztés közben megszorulna.

Talajvizes környezetben vízalatti kotrással talajvízszint süllyesztés nélkül is elkészíthető a műtárgy.

A nyolcszögletes WUM akna sík belső oldalfalai jó felületet kínálnak a legkülönfélébb gépészeti szerelvények elhelyezésére, rögzítésére.

Útmutató a WUM átemelő aknák alkalmazásához

A WUM aknarendszer méretezésénél figyelembe vett terhek:
– 10 m mélységben az aktív földnyomás értéke 1,3 egyenlőtlenségi tényezővel,
– a földnyomáson kívül a közúti terhelést helyettesítő 24 kN/m2 felszíni teher.

A kútsüllyesztéses módszerrel építhető akna esetén a felúszási biztonságot – az MSZ 15002-1:1987 szerint – az adaptáló tervezőnek kell megfelelő méretű víz alatti fenék kibetonozással biztosítani és csak a beton megkötése után szabad a vizet leszívni.Az adaptáló tervezőnek foglalkoznia kell:

– a műtárgy felúszás elleni biztonságával, és
– a műtárgy – körülményeknek megfelelő – korrózióvédelmével.

Az elemek oldalfalain max. DN 300 mm-es csőáttörés kérhető, akár befalazó idommal együtt.

Az építési munka főbb fázisai:
– Indítógödör kiemelése, tekintettel az építéskori talajvízszintre és a munkagépek manipulációs lehetőségeire.
– Vágóél párnafákra helyezése, majd a tervező által az I. ütemben megadott magasító elemek elhelyezése.
– Fugák kiöntése habarccsal (műanyaggal modifikált habarcs, vagy Hvz 50 cementhabarcs, esetenként szulfátálló cementből).
– Habarcs szilárdulása után a műtárgy süllyesztése víz alatti kotrással. A süllyesztés közben megszorult aknát többlet súly ráhelyezésével lehet újra megindítani.
– A tervezett I. ütem szintjének elérése után újabb elemek elhelyezése, fugák kiöntése habarccsal.
– A habarcs szilárdulása után a süllyesztés folytatható. Újabb ütemek.
– Végleges szint elérése után a fenék lezárása víz alatti betonnal.
– A beton szilárdulása után a víz leszívása a műtárgyból, és vasbeton fenéklemez elkészítése.
– Technológiai szerelés, szivattyúk, szerelvények elhelyezése.
– Vasbeton fedlap elhelyezése.
– Földvisszatöltés, tereprendezés, környezet helyreállítása.
